Het elektrisch schema
Brrrr... het is hier nog steeds donker op deze website... hopelijk kunnen we snel zelf een elektrische stroomkring maken om dit probleem voorgoed op te lossen! Voor we dit kunnen doen is het belangrijk dat we eerst zelf een elektrisch schema kunnen ontwerpen. Doe je mee?

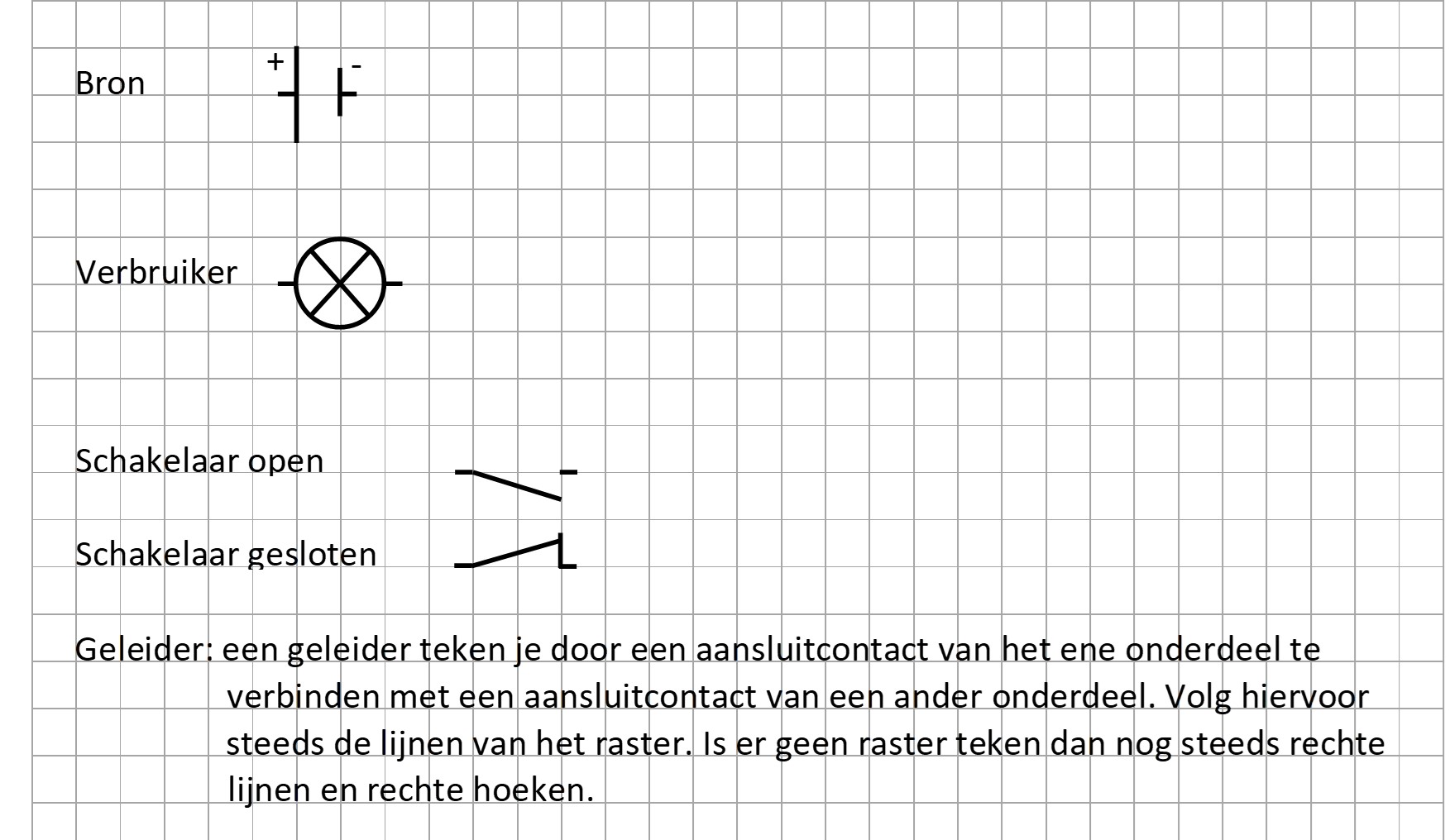

STAP 1: Ken jij de onderdelen van een elektrische stroomkring nog? In de tabel op pagina 3 heb je deze goed opgelijst! Maar voor een elektrisch schema hebben we natuurlijk wel symbolen nodig. Deze symbolen staan ook in jouw bundel op pagina 5.
Het is belangrijk dat je deze symbolen goed kan tekenen zodat je straks je eigen elektrisch schema kan ontwerpen. Je kan even oefenen op in je bundel op pagina 5. Het is de bedoeling dat je de symbolen overtekent op de ruitjes in je bundel. Zorg ervoor dat je dit netjes doet met het juiste tekengereedschap!
STAP 2: Heb je je tekenkunsten kunnen bewijzen? Ideaal! Dan onderzoeken we even de bron....
Een bron heeft steeds een spanning. Die spanning wordt steeds uitgedrukt in de eenheid volt (V).
Een batterij heeft meestal een lage spanning, terwijl er uit een stopcontact een veel hogere spanning komt. Dat is wel nog niets vergeleken met de spanning die over een hoogspanningsleiding staat.
Zoek even op op het internet hoeveel spanning er aanwezig is in een AA-batterij en in een stopcontact en noteer dit in je bundel onderaan pagina 5.
STAP 3: Bekijk even aandachtig onderstaand filmpje waarin ik uitleg hoe je te werk gaat om een elektrische kringloop te tekenen in een stroombaanschema. Teken daarna een gesloten en een open stroomkring op pagina 6 volgens de gegeven regels.
STAP 4: Zo... goed gedaan! Eens even testen of je nog weet in welke richting de elektrische stroom zal vloeien in onze stroomkring. Was dit van + naar - of van - naar +? Zoek het even op in je bundel pagina 6 en teken aan de hand van 2 pijltjes op je schema hoe deze stroom door de stroomkring zal vloeien.
STAP 5: Terug op onderzoek! Wat is het verschil tussen het schema van de open stroomkring en het schema van de gesloten stroomkring? Bekijk de schema's aandachtig en vul je antwoord in op pagina 7.
Zo je bent klaar met dit onderdeel!
